Fördertechnik
Granulat sicher transportieren — vom Materialcontainer zum Trockner, vom Trockner zur Maschine. Druckluftbetriebene Venturi-Fördergeräte für kleinere Mengen, vakuumbetriebene Sauggeräte für höhere Förderleistungen.
qip bietet zwei technologische Familien für die Materialförderung: druckluftbetriebene Venturi-Fördergeräte der VL/VU-Serie ohne elektrischen Antrieb, und vakuumbetriebene Sauggeräte der HL-Serie mit eigener Saugturbine. Beide aus hochwertigem Edelstahl & Glaszylinder (unterschiedliche Varianten), alle für Materialtemperaturen bis 110 °C (optional 180 °C) ausgelegt, mit automatischer Filterreinigung verfügbar.
Druckluftbetrieben · ohne elektrischen Antrieb
VL

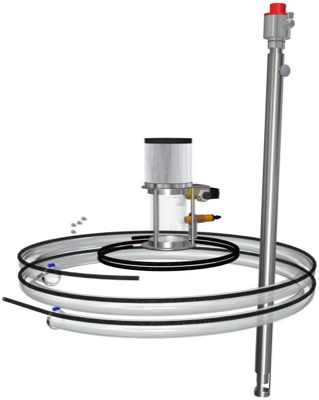

VL-Serie
Druckluftbetriebenes Venturi-Fördergerät zum Befüllen
- 3 Größen · 0,5–3,0 L
- 80–120 kg/h Förderleistung
- Druckluft 6–10 bar
- inkl. Borosilikat-Glaszylinder
- Trocknergesteuert
VL-C

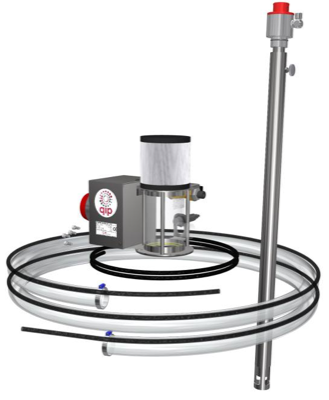

VL-C-Serie
Autonomes Venturi-Fördergerät mit eigener Steuerung
- 3 Größen · 0,5–3,0 L
- 80–120 kg/h Förderleistung
- autonome Steuerung inkl. Blitzlampe
- 1N 230 V / 50…60 Hz
VU

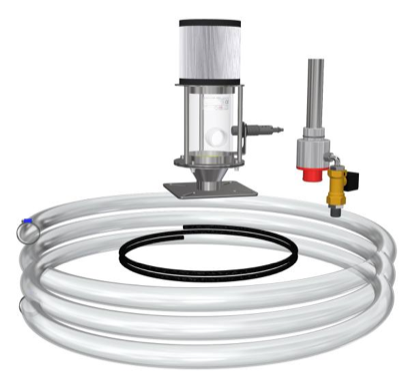

VU-Serie
Druckluftbetriebenes Venturi-Fördergerät zur Entleerung an der Maschine
- 3 Größen · 0,5–3,0 L
- 80–120 kg/h Förderleistung
- Maschinentrichter mit Universal-Lochbild
- Trocknergesteuert

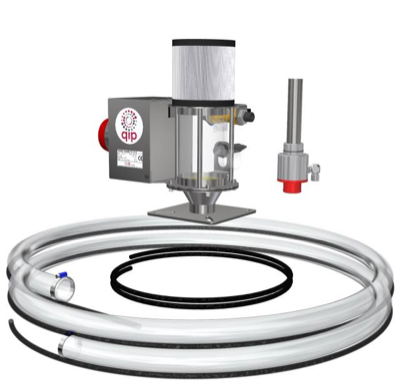

VU-C
VU-C-Serie
Autonomes Venturi-Fördergerät zur Entleerung
- 3 Größen · 0,5–3,0 L
- 80–120 kg/h Förderleistung
- autonome Steuerung inkl. Blitzlampe
- 1N 230 V / 50…60 Hz
- Maschinentrichter mit Universal-Lochbild
VL = Trocknerbefüllung · VU = Trocknerentleerung · VL/VU-C = mit autonomer Steuerung (1N 230 V / 50…60 Hz) inkl. Blitzlampe.
Elektrisch · mit eigener Saugturbine

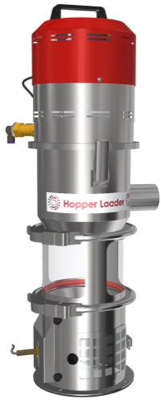

HL
HL-Serie
Vakuum-Fördergerät mit eigener Saugturbine
- 7 Größen · 3–22 L
- 80–200 kg/h Förderleistung
- Automatische Filterreinigung
- 1N 230 V / 50…60 Hz (1400 W)
- Trocknergesteuert

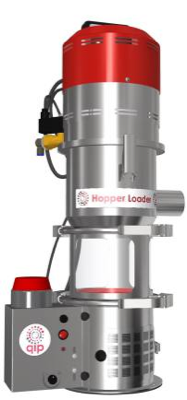

HL-C
HL-C-Serie
Autonomes Vakuum-Fördergerät mit eigener Steuerung
- 7 Größen · 3–22 L
- 80–200 kg/h Förderleistung
- Automatische Filterreinigung
- 1N 230 V / 50…60 Hz (1400 W)
- autonome Steuerung inkl. Blitzlampe

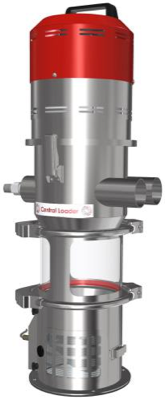

HL-2K
HL-2K-Serie
Vakuum-Fördergerät für zwei Materialien
- 6 Größen · 4–22 L
- 80–200 kg/h Förderleistung
- Automatische Filterreinigung
- 1N 230 V / 50…60 Hz (1400 W)
- Trocknergesteuert
- Saugzeiten bzw. Mischverhältnis individuell einstellbar
Vakuum · zentralpumpenversorgt · 6 Varianten
CL

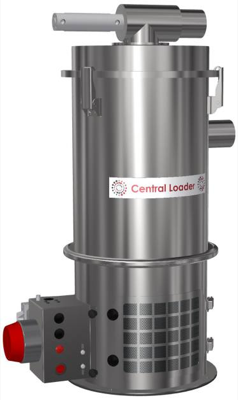

CL-Serie
Materialabscheider — kompakt, vakuumbetrieben, neun Größen
- 9 Größen · 3–66 L
- 20–429 kg/h Förderleistung (bei 10 Zyklen/h)
- polierter Edelstahl
- inkl. Vorfilter & Vakuumventil
- gesteuert über Zentralsteuerung (24 V DC)
CL-DK

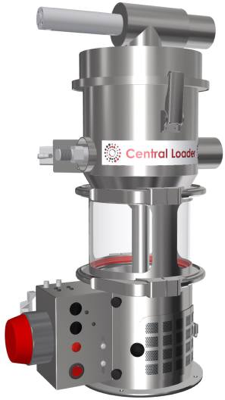

CL-DK-Serie
Materialabscheider mit integrierter Inline-Entstaubung
- 4 Größen · 3–8 L
- 19–52 kg/h Förderleistung (bei 10 Zyklen/h)
- sehr hoher Entstaubungsgrad
- polierter Edelstahl
- inkl. Vorfilter & Vakuumventil
- gesteuert über Zentralsteuerung (24 V DC)

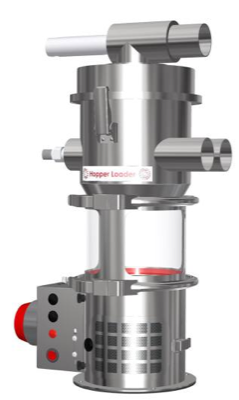

CL-2K
CL-2K-Serie
Materialabscheider zum Mischen und Fördern von zwei Materialien
- 6 Größen · 4–22 L
- 26–143 kg/h Förderleistung (bei 10 Zyklen/h)
- polierter Edelstahlbehälter mit 2 Materialanschlüssen
- inkl. Vorfilter & Vakuumventil
- gesteuert über Zentralsteuerung (24 V DC)

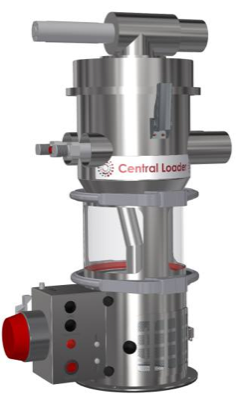

CL-DK-2K
CL-DK-2K-Serie
Materialabscheider zum Mischen & Entstauben für zwei Materialien
- 4 Größen · 3–8 L
- 19–52 kg/h Förderleistung (bei 10 Zyklen/h)
- sehr hoher Entstaubungsgrad
- polierter Edelstahlbehälter mit 2 Materialanschlüssen
- inkl. Vorfilter & Vakuumventil
- gesteuert über Zentralsteuerung (24 V DC)

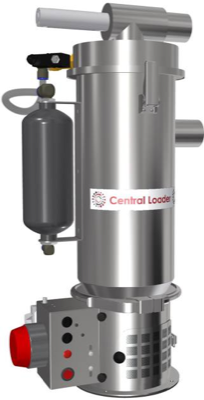

CL-PF
CL-PF-Serie
Materialabscheider mit integriertem Filter & Filterreinigung
- 4 Größen · 4–40 L
- 26–260 kg/h Förderleistung (bei 10 Zyklen/h)
- inkl. Industrievorfilter 0,4 m² & Vakuumventil
- Drucktank mit automatischer Filterreinigung
- kein zentraler Filter notwendig
- gesteuert über Zentralsteuerung (24 V DC)

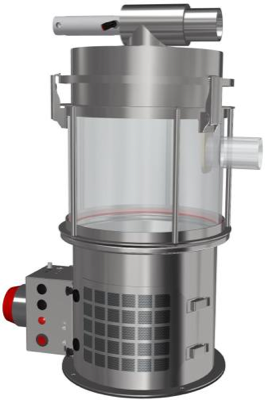

CL-G
CL-G-Serie
Verschleißfester Glasabscheider für stark abrasive Granulate
- 3 Größen · 16–44 L
- 104–286 kg/h Förderleistung (bei 10 Zyklen/h)
- Glaskörper mit Material-Einlass aus Glas
- inkl. Vorfilter & Vakuumventil
- für glasfaserverstärkte Materialien
- gesteuert über Zentralsteuerung (24 V DC)
Druckluftqualität nach Industriestandard: Drucktaupunkt 3–5 °C bei 7 bar, Restölgehalt 0,1 ppm.
